設備類型：水泥磨主電機

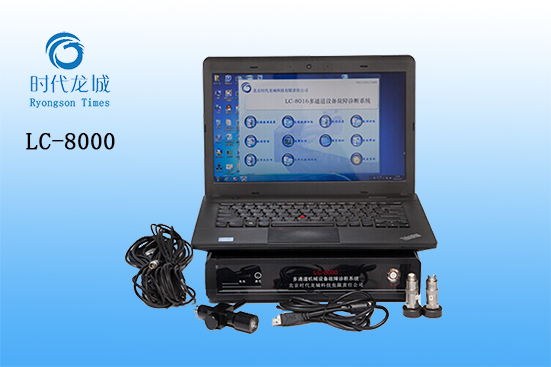

應用儀器：LC-8000多通道振動監測故障診斷系統

項目類型：離線監測

監測方案：

（1）. 檢測數據匯總

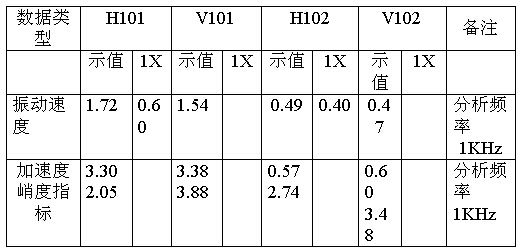

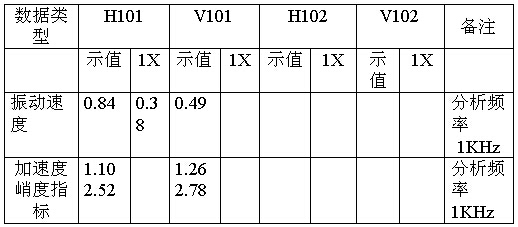

1.1#水泥磨主電機振動檢測結果

注：測點H101為電機軸伸端軸承水平方向，V101為電機軸伸端軸承垂直方向;H102為自由端軸承水平方向，V102為自由端軸承垂直方向。振動速度單位為mm/s，振動加速度單位為m/s2

1.2#水泥磨主減速機振動檢測結果

注：測點H101為減速機輸入端軸承水平方向，V101為減速機輸入端軸承垂直方向;振動速度單位為mm/s，振動加速度單位為m/s2

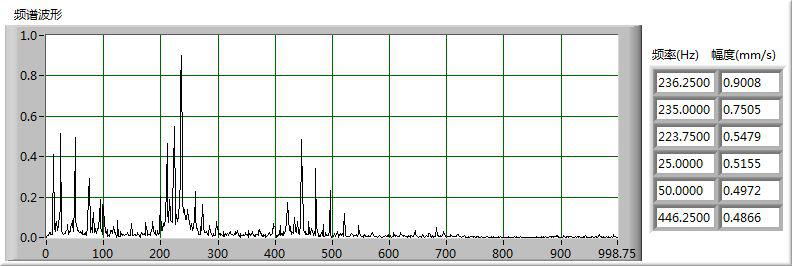

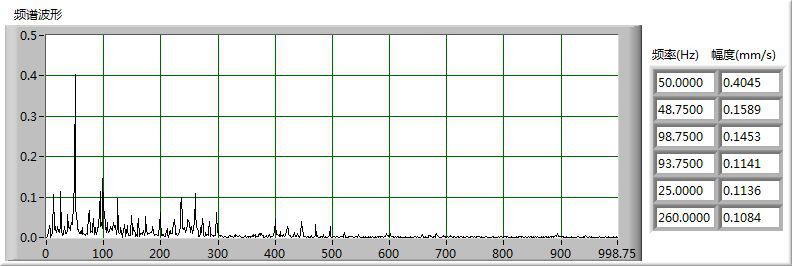

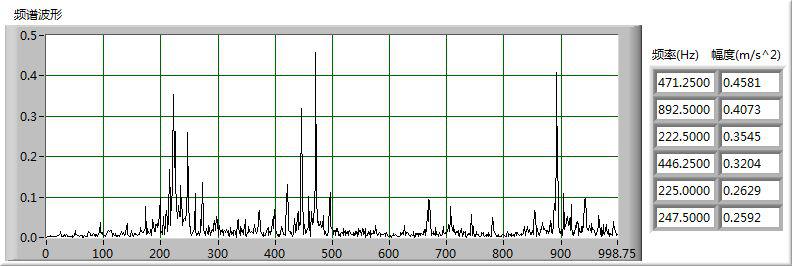

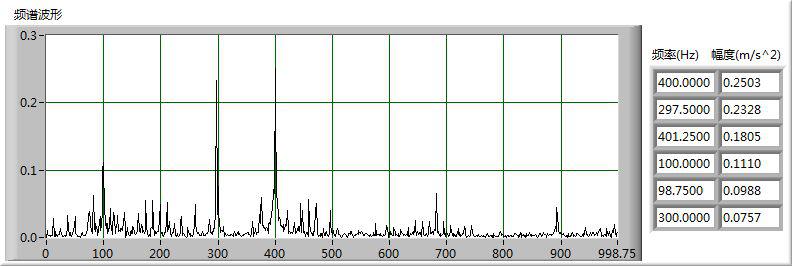

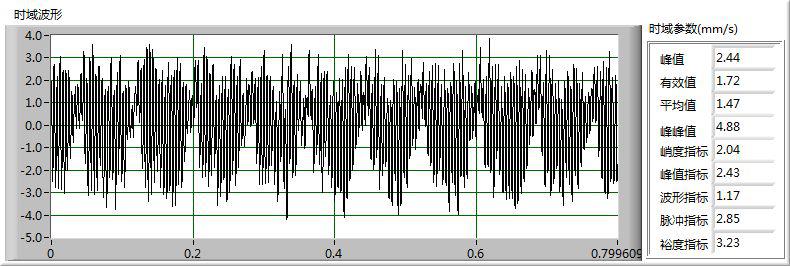

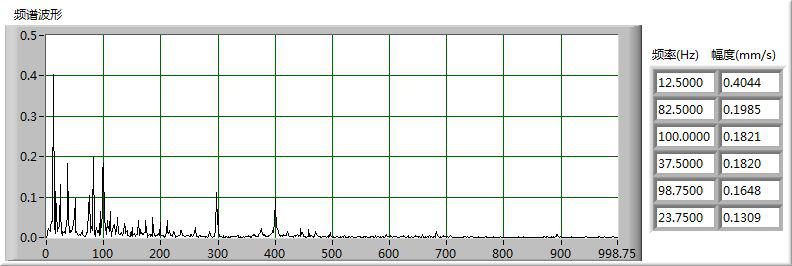

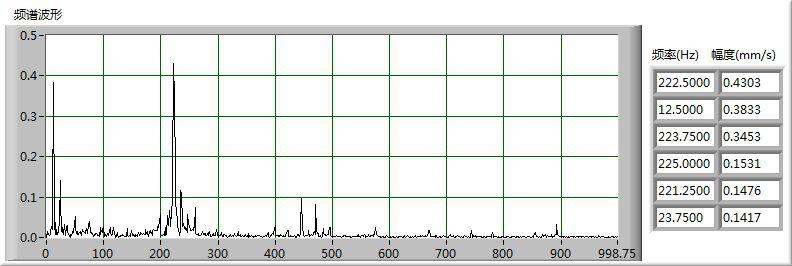

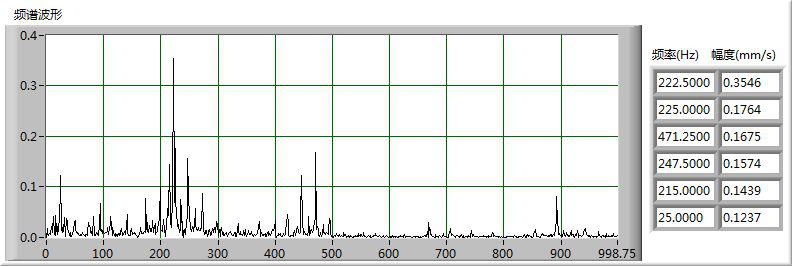

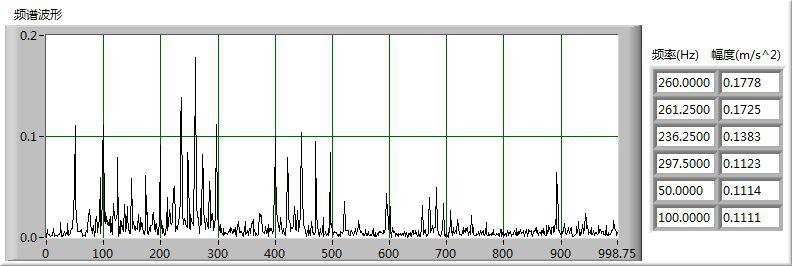

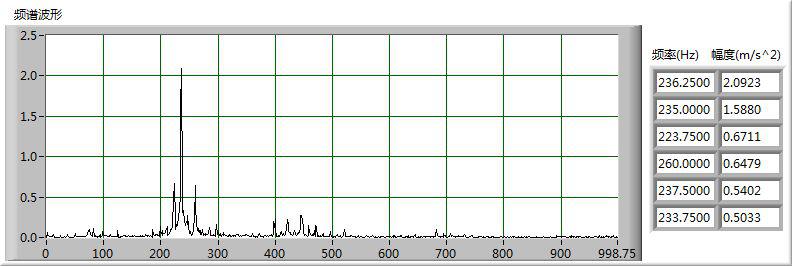

（2）頻譜分析

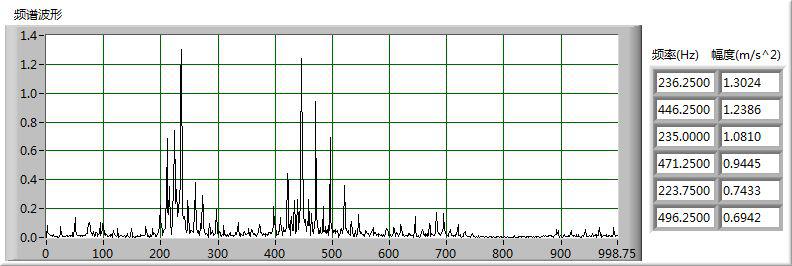

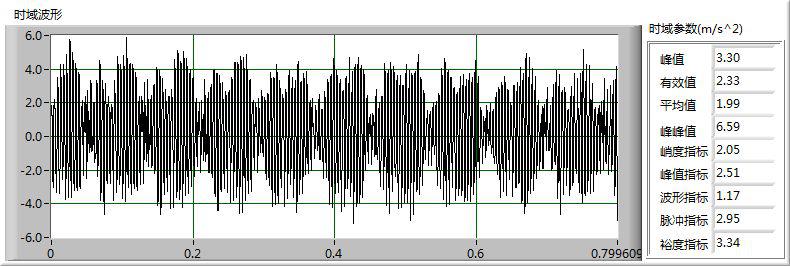

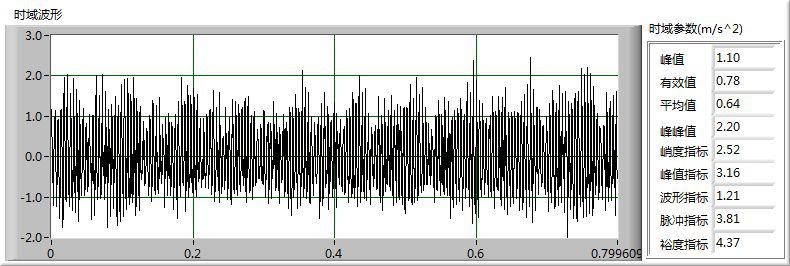

設備名稱：1#水泥磨電機

設備編號：MX.0-00000542

測點名稱：X軸伸端

數據類型：加速度(m/s^2)

分析頻率：1000Hz 采樣點數：2048

采集時間：2015-04-30 10:38:46 轉速： 754.0轉/分

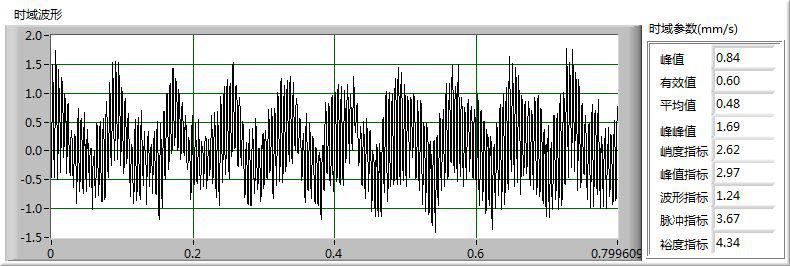

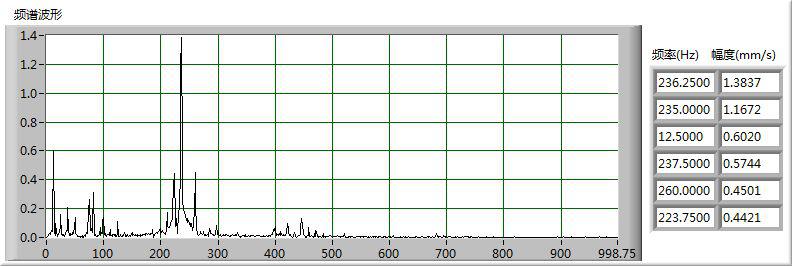

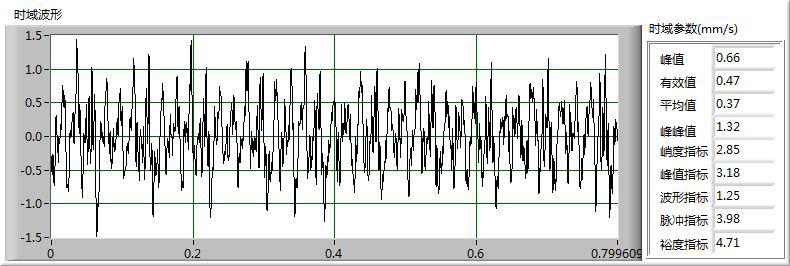

設備名稱：1#水泥磨電機

設備編號：MX.0-00000542

測點名稱：X軸伸端

數據類型：速度(mm/s)

分析頻率：1000Hz 采樣點數：2048

采集時間：2015-04-30 10:38:35 轉速： 754.0轉/分

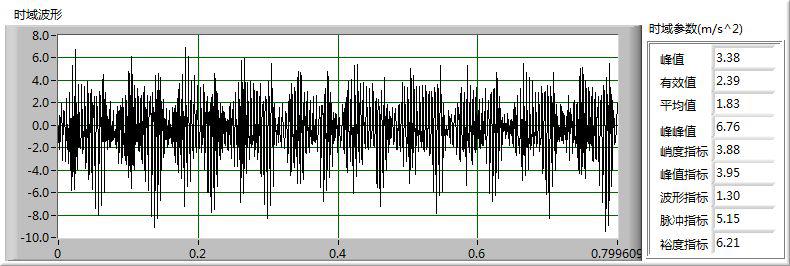

設備名稱：1#水泥磨電機

設備編號：MX.0-00000542

測點名稱：Y軸伸端

數據類型：加速度(m/s^2)

分析頻率：1000Hz 采樣點數：2048

采集時間：2015-04-30 10:38:46 轉速： 754.0轉/分

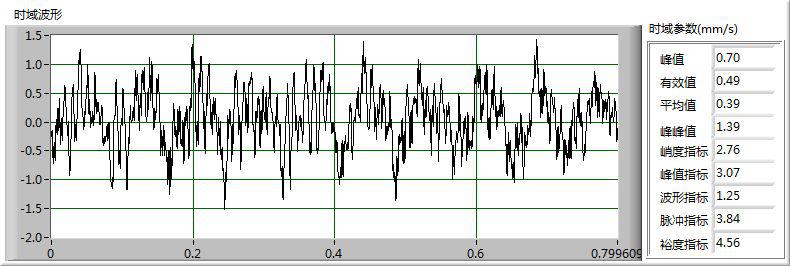

設備名稱：1#水泥磨電機

設備編號：MX.0-00000542

測點名稱：Y軸伸端

數據類型：速度(mm/s)

分析頻率：1000Hz 采樣點數：2048

采集時間：2015-04-30 10:38:35 轉速： 754.0轉/分

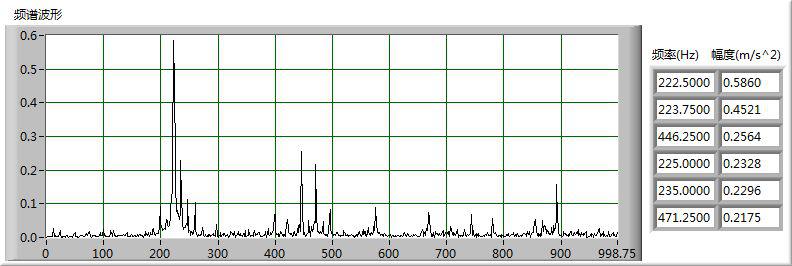

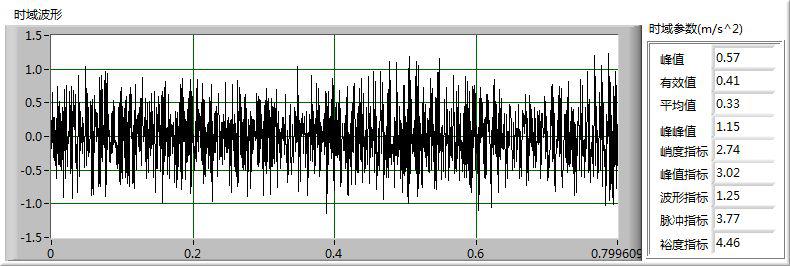

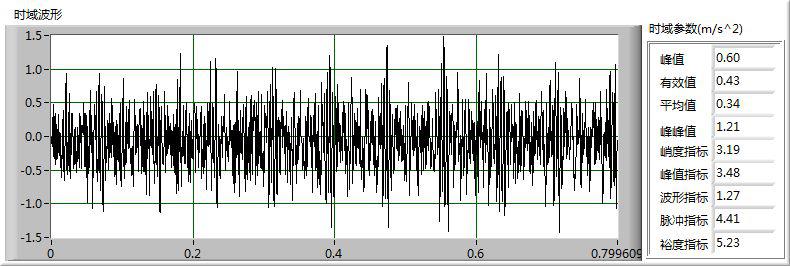

設備名稱：1#水泥磨電機

設備編號：MX.0-00000542

測點名稱：X軸末端

數據類型：加速度(m/s^2)

分析頻率：1000Hz 采樣點數：2048

采集時間：2015-04-30 10:38:46 轉速： 754.0轉/分

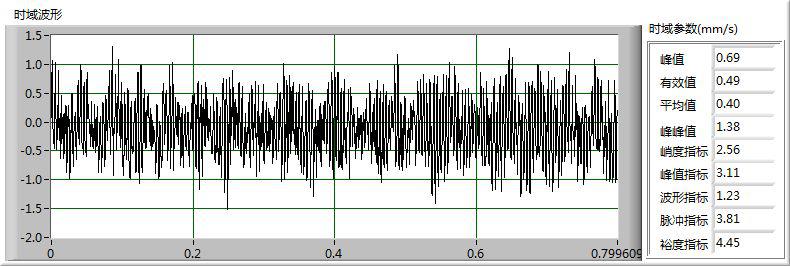

設備名稱：1#水泥磨電機

設備編號：MX.0-00000542

測點名稱：X軸末端

數據類型：速度(mm/s)

分析頻率：1000Hz 采樣點數：2048

采集時間：2015-04-30 10:38:35 轉速： 754.0轉/分

設備名稱：1#水泥磨電機

設備編號：MX.0-00000542

測點名稱：Y軸末端

數據類型：加速度(m/s^2)

分析頻率：1000Hz 采樣點數：2048

采集時間：2015-04-30 10:38:46 轉速： 754.0轉/分

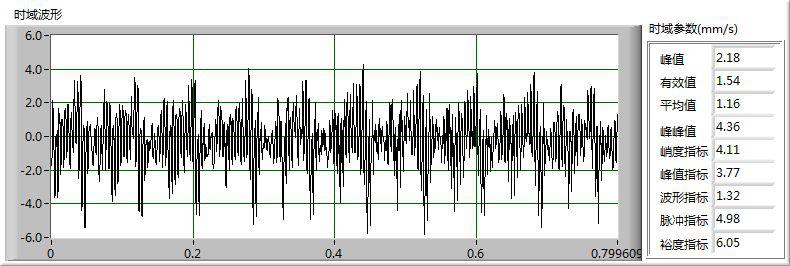

設備名稱：1#水泥磨電機

設備編號：MX.0-00000542

測點名稱：Y軸末端

數據類型：速度(mm/s)

分析頻率：1000Hz 采樣點數：2048

采集時間：2015-04-30 10:38:35 轉速： 754.0轉/分

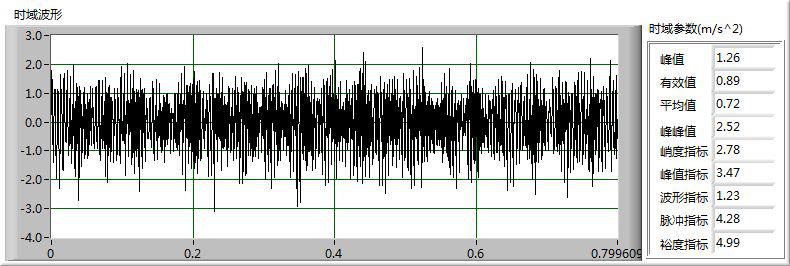

設備名稱：1#水泥磨電機

設備編號：MX.0-00000542

測點名稱：X輸入端

數據類型：加速度(m/s^2)

分析頻率：1000Hz 采樣點數：2048

采集時間：2015-04-30 10:41:01 轉速： 754.0轉/分

設備名稱：1#水泥磨電機

設備編號：MX.0-00000542

測點名稱：X輸入端

數據類型：速度(mm/s)

分析頻率：1000Hz 采樣點數：2048

采集時間：2015-04-30 10:41:19 轉速： 754.0轉/分

設備名稱：1#水泥磨電機

設備編號：MX.0-00000542

測點名稱：Y輸入端

數據類型：加速度(m/s^2)

分析頻率：1000Hz 采樣點數：2048

采集時間：2015-04-30 10:41:01 轉速： 754.0轉/分

設備名稱：1#水泥磨電機

設備編號：MX.0-00000542

測點名稱：Y輸入端

數據類型：速度(mm/s)

分析頻率：1000Hz 采樣點數：2048

采集時間：2015-04-30 10:41:19 轉速： 754.0轉/分

監測結果：

（1）水泥磨主電機：從電機兩端軸瓦的振動加速度及峭度指標值可以看出，該電機的軸瓦狀態較好。振動速度有效值小于2.8mm/s，1X分量不是很明顯，電機狀態良好，可繼續運行并跟蹤監測。

（2）水泥磨減速機：從輸入端軸承的檢測數據來看，各項指標均在良好指標范圍以內，所以減速機輸入端軸承運行良好，可繼續運行。

咨詢電話：400-6616-001
北京時代龍城科技有限責任公司
